INSTALACION DE UNA SALA DE INTERNET

Primero se debe:

.  Identificar los espacios fisicos de la red documentándolos con aplicaciones gráficas.

. Desplegar el sistemade cableado de una red local.

. Montar los sistemas de conectorización de la red.

Adquirir buenas practicas profecionales en instalaciones, seguridad laboral y en el cuidado del medio ambiente

              Elementos que se necesitan para montar la red

Cable UTP: Es un cable de pares trenzado y sin recubrimiento metálico externo, de modo que es sencible a las interferencias. Es importante guardar la numeracion de los pares, ya que de lo contrario el efcto de lo trenzado no será eficaz disminuyendo sensiblemente o incluso impediendo la capacidad de trensmisión. Es un cable barato, flexible y sencillo de instalar.

Tarjeta de conexion a la red: Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la parte trasera de la tarjeta.
Estaciones de trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la ultima y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.
Servidores: un servidor es una computadora que, formando parte de una red, provee servicios a otras computadoras denominadas clientes. También se suele denominar con la palabra servidor a Una aplicación informática o programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas clientes. Algunos servicios habituales son los servicios de archivos, que permiten a los usuarios almacenar y acceder a los archivos de una computadora y los servicios de aplicaciones, que realizan tareas en beneficio directo del usuario final.
Repetidores: Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. El término repetidor se creó con la telegrafía y se refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y transmisión de datos.
Bridges: es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red.
Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.
La principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para todos los otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes a cada segmento. Esta característica mejora el rendimiento de las redes al disminuir el tráfico inútil.
Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.
Se distinguen dos tipos de bridge:
Locales: sirven para enlazar directamente dos redes físicamente cercanas.
Remotos o de área extensa: se conectan en parejas, enlazando dos o más redes locales, formando una red de área extensa, a través de líneas telefónicas.
Routers: es un enrutador, elemento que marca el camino mas adecuado para la transmisión de mensajes en una red completa, por ejemplo Internet tiene miles de estos Router.
Este toma como por decirlo el mejor camino para enviar los datos dependiendo del tipo de protocolo que este cargado. El Router casi es un computador, claro que no tiene Mouse ni Monitor, pero si tiene procesador. El Router que va hacer de DCE es el que como por decirlo el que administra, es el mas robusto, tiene mas procesadores y mucha mas capacidad en sus respectivas memorias.

Caracteristicas esenciales:
- Es un dispositivo Inteligente
- Procesa y toma decisiones
- Genera tabla de enrutamiento (conoce si sus Routers vecinos están en funcionamiento).
- Siempre toma una dirección Lógica.
- Tiene varias interfaces (sirven para interconectarse con las redes LAN u otros Routers).
- Reconoce las redes que tiene directamente conectadas
- Mantiene una actualización constante de la topología (depende del protocolo).
- LOAD 1/255 entre menor sea el numerador esta mas ocupado.
- RALY 255/255 entre mayor sea el numerador es mas confiable y seguro.
• Brouters: es dispositivo de interconexión de redes de computadores que funciona como un bridge (puente de red) y como un enrutador. Un brouter puede ser configurado para actuar como bridge para parte del tráfico de red, y como enrutador para el resto.

CONCENTRADORES

MAU (multistation Access Unit): concentrador que permite insertar en el anillo o eliminar derivándolas, hasta 8 estaciones. El MAU detecta señales procedentes de las estaciones de trabajo, en caso de detectarse un dispositivo defectuoso o un cable deteriorado y elimina, derivándola, la estación en cuestión para evitar perdidas de datos y del TOKEN.
Hubs: es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.
Funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión. Son la base para las redes de topología tipo estrella. Como alternativa existen los sistemas en los que los ordenadores están conectados en serie, es decir, a una línea que une varios o todos los ordenadores entre sí, antes de llegar al ordenador central. Llamado también repetidor multipuerto, existen 3 clases.
Pasivo: No necesita energía eléctrica. Se dedica a la interconexión.
Activo: Necesita alimentación. Además de concentrar el cableado, regeneran la señal, eliminan el ruido y amplifican la señal
Inteligente: También llamados smart hubs son hubs activos que incluyen microprocesador.

Swhit: es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.
SOTFWARE: En el software de red se incluyen programas relacionados con la interconexión de equipos informáticos, es decir, programas necesarios para que las redes de computadoras funcionen. Entre otras cosas, los programas de red hacen posible la comunicación entre las computadoras, permiten compartir recursos (software y hardware) y ayudan a controlar la seguridad de dichos recursos.

NORMAS PARA MONTAR LA RED

802.1 Definición Internacional de Redes. Define la relación entre los estándares 802 del IEEE y el Modelo de Referencia para Interconexión de Sistemas Abiertos (OSI) de la ISO (Organización Internacional de Estándares). Por ejemplo, este Comité definió direcciones para estaciones LAN de 48 bits para todos los estándares 802, de modo que cada adaptador puede tener una dirección única. Los vendedores de tarjetas de interface de red están registrados y los tres primeros bytes de la dirección son asignados por el IEEE. Cada vendedor es entonces responsable de crear una dirección única para cada uno de sus productos.

802.2 Control de Enlaces Lógicos. Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura que los datos sean transmitidos de forma confiable por medio del enlace de comunicación. La capa de Datos-Enlace en el protocolo OSI esta subdividida en las subcapas de Control de Acceso a Medios (MAC) y de Control de Enlaces Lógicos (LLC). En Puentes, estas dos capas sirven como un mecanismo de switcheo modular, como se muestra en la figura I-5. El protocolo LLC es derivado del protocolo de Alto nivel para Control de Datos-Enlaces (HDLC) y es similar en su operación. Nótese que el LLC provee las direcciones de Puntos de Acceso a Servicios (SAP's), mientras que la subcapa MAC provee la dirección física de red de un dispositivo. Las SAP's son específicamente las direcciones de una o más procesos de aplicaciones ejecutándose en una computadora o dispositivo de red.

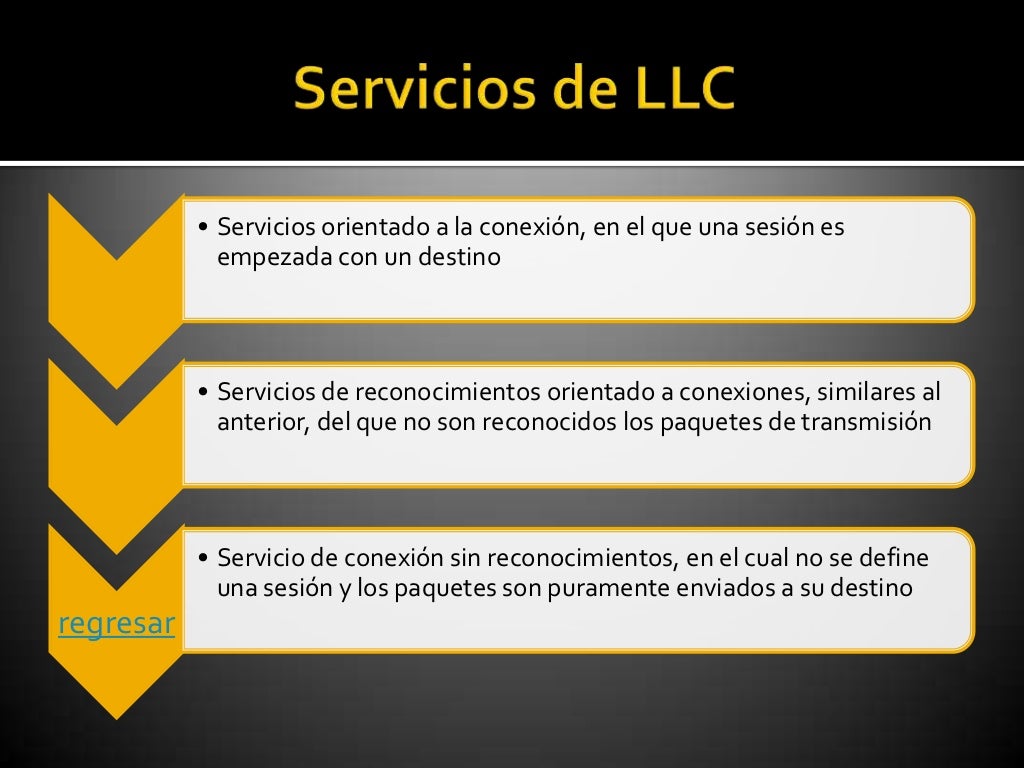

El LLC provee los siguientes servicios:

• Servicio orientado a la conexión, en el que una sesión es empezada con un Destino, y terminada cuando la transferencia de datos se completa. Cada nodo participa activamente en la transmisión, pero sesiones similares requieren un tiempo de configuración y monitoreo en ambas estaciones.
• Servicios de reconocimiento orientado a conexiones. Similares al anterior, del que son reconocidos los paquetes de transmisión.
• Servicio de conexión sin reconocimiento. En el cual no se define una sesión. Los paquetes son puramente enviados a su destino. Los protocolos de alto nivel son responsables de solicitar el reenvío de paquetes que se hayan perdido. Este es el servicio normal en redes de área local (LAN's), por su alta confiabilidad.

802.3 Redes CSMA/CD. El estándar 802.3 del IEEE (ISO 8802-3), que define cómo opera el método de Acceso Múltiple con Detección de Colisiones (CSMA/CD) sobre varios medios. El estándar define la conexión de redes sobre cable coaxial, cable de par trenzado, y medios de fibra óptica. La tasa de transmisión original es de 10 Mbits/seg, pero nuevas implementaciones transmiten arriba de los 100 Mbits/seg calidad de datos en cables de par trenzado.

802.4 Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados en la industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red implementa el método token-passing para una transmisión bus. Un token es pasado de una estación a la siguiente en la red y la estación puede transmitir manteniendo el token. Los tokens son pasados en orden lógico basado en la dirección del nodo, pero este orden puede no relacionar la posición física del nodo como se hace en una red token ring. El estándar no es ampliamente implementado en ambientes LAN.

802.5 Redes Token Ring. También llamado ANSI 802.1-1985, define los protocolos de acceso, cableado e interface para la LAN token ring. IBM hizo popular este estándar. Usa un método de acceso de paso de tokens y es físicamente conectada en topología estrella, pero lógicamente forma un anillo. Los nodos son conectados a una unidad de acceso central (concentrador) que repite las señales de una estación a la siguiente. Las unidades de acceso son conectadas para expandir la red, que amplía el anillo lógico. La Interface de Datos en Fibra Distribuida (FDDI) fue basada en el protocolo token ring 802.5, pero fue desarrollado por el Comité de Acreditación de Estándares (ASC) X3T9.

Es compatible con la capa 802.2 de Control de Enlaces Lógicos y por consiguiente otros estándares de red 802.

802.6 Redes de Área Metropolitana (MAN). Define un protocolo de alta velocidad donde las estaciones enlazadas comparten un bus dual de fibra óptica usando un método de acceso llamado Bus Dual de Cola Distribuida (DQDB). El bus dual provee tolerancia de fallos para mantener las conexiones si el bus se rompe. El estándar MAN esta diseñado para proveer servicios de datos, voz y vídeo en un área metropolitana de aproximadamente 50 kilómetros a tasas de 1.5, 45, y 155 Mbits/seg. DQDB es el protocolo de acceso subyacente para el SMDS (Servicio de Datos de Multimegabits Switcheados), en el que muchos de los portadores públicos son ofrecidos como una manera de construir redes privadas en áreas metropolitana. El DQDB es una red repetidora que switchea celdas de longitud fija de 53 bytes; por consiguiente, es compatible con el Ancho de Banda ISDN y el Modo de Transferencia Asíncrona (ATM). Las celdas son switcheables en la capa de Control de Enlaces Lógicos.

Los servicios de las MAN son Sin Conexión, Orientados a Conexión, y/o isócronas (vídeo en tiempo real). El bus tiene una cantidad de slots de longitud fija en el que son situados los datos para transmitir sobre el bus. Cualquier estación que necesite transmitir simplemente sitúa los datos en uno o más slots. Sin embargo, para servir datos isócronos, los slots en intervalos regulares son reservados para garantizar que los datos llegan a tiempo y en orden.

802.7 Grupo Asesor Técnico de Anchos de Banda. Este comité provee consejos técnicos a otros subcomités en técnicas sobre anchos de banda de redes.

802.8 Grupo Asesor Técnico de Fibra Óptica. Provee consejo a otros subcomités en redes por fibra óptica como una alternativa a las redes basadas en cable de cobre. Los estándares propuestos están todavía bajo desarrollo.

ORGANISMOS DE ESTANDARIZACIÓN

ISO

El modelo de referencia de Interconexión de Sistemas Abiertos (OSI, Open System Interconection) lanzado en 1984 fue el modelo de red descriptivo creado por ISO. Proporcionó a los fabricantes un conjunto de estándares que aseguraron una mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnología de red producidos por las empresas a nivel mundial.

Siguiendo el esquema de este modelo se crearon numerosos protocolos que durante muchos años ocuparon el centro de la escena de las comunicaciones informáticas. El advenimiento de protocolos más flexibles, donde las capas no están tan demarcadas y la correspondencia con los niveles no es tan clara, puso a este esquema en un segundo plano. Sin embargo sigue siendo muy usado en la enseñanza como una manera de mostrar como puede estructurarse una "pila" de protocolos de comunicaciones.

IEEE

IEEE 802 es un estudio de estándares perteneciente al Instituto de Ingenieros Eléctricos y Electrónicos (IEEE), que actúa sobre Redes de Ordenadores, concretamente y según su propia definición sobre redes de área local (RAL, en inglés LAN y redes de área metropolitana (MAN en inglés). También se usa el nombre IEEE 802 para referirse a los estándares que proponen, y algunos de los cuales son muy conocidos: Ethernet(IEEE 802.3), o Wi-Fi(IEEE 802.11), incluso está intentando estandarizar Bluetooth en el 802.15.

Se centra en definir los niveles más bajos (según el modelo de referencia OSIo sobre cualquier otro modelo), concretamente subdivide el segundo nivel, el de enlace, en dos subniveles, el de enlace lógico, recogido en 802.2, y el de acceso al medio. El resto de los estándares recogen tanto el nivel físico, como el subnivel de acceso al medio.

IETF

Internet Engineering Task Force (IETF) (en españolGrupo de Trabajo en Ingeniería de Internet) es una organización internacional abierta de normalización, que tiene como objetivos el contribuir a la ingeniería de Internet, actuando en diversas áreas, como transporte, encaminamiento, seguridad. Fue creada en EE. UU.en 1986. La IETF es mundialmente conocida por ser la entidad que regula las propuestas y los estándares de Internet, conocidos como RFC.

Es una institución sin fines de lucro y abierta a la participación de cualquier persona cuyo objetivo es velar porque la arquitectura de Internet y los protocolos que la conforman funcionen correctamente. Se la considera como la organización con más autoridad para establecer modificaciones de los parámetros técnicos bajo los que funciona la red. La IETF se compone de técnicos y profesionales en el área de redes, tales como investigadores, diseñadores de red, administradores, vendedores, entre otros.

Dado que la organización abarca varias áreas, se utiliza una metodología de división en grupos de trabajo, cada uno de los cuales se forma para trabajar en un tópico en particular de manera de concentrar los esfuerzos en temas concretos.

RED

Una red es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben  impulsos electricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos con la finalidad de compartir informacion

RED BUS

Red cuya topologia se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

La topologia de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre si. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente. La ruptura del cable hace que los hosts queden desconectados.

Los extremos del cable se terminan con una resistencia de acople denominada terminador, que además de indicar que no existen más ordenadores en el extremo, permiten cerrar el bus por medio de un acople de impedancias.

Es la tercera de las topologías principales. Las estaciones están conectadas por un único segmento de cable. A diferencia de una red en anillo, el bus es pasivo, no se produce generación de señales en cada nodo.

Ventajas

Facilidad de implementación y crecimiento.
Económica.
Simplicidad en la arquitectura.

Desventajas

Longitudes de canal limitadas.
Un problema en el canal usualmente degrada toda la red.
El desempeño se disminuye a medida que la red crece.
El canal requiere ser correctamente cerrado (caminos cerrados).
Altas pérdidas en la transmisión debido a colisiones entre mensajes

RED ESTRELLA

Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones que han de hacer necesariamente a través de este.

Dado su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes.

Ventajas

Tiene dos medios para prevenir problemas.

Permite que todos los nodos se comuniquen entre sí de manera conveniente.

Desventajas
Si el nodo central falla, toda la red se desconecta.

Es costosa, ya que requiere más cable que la topologia Bus y Ring .

El cable viaja por separado del hub a cada computadora



RED EN ANILLO

Topologia de red en la que cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación.

En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.

Cabe mencionar que si algún nodo de la red deja de funcionar, la comunicación en todo el anillo se pierde.

En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos), lo que significa que si uno de los anillos falla, los datos pueden transmitirse por el otro.

Ventajas
· Simplicidad de arquitectura. Facilidad de implesion y crecimiento.Desventajas

· Longitudes de canales limitadas.
· El canal usualmente degradará a medida que la red crece.

Red en malla

La topología en malla es una topologia de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

Red en árbol

Topologia de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

SEÑALES ANALÓGICAS

Es un tipo de señal generada porun tipo de fenomeno electromagnético y que es representable por una función matemática continua en la que es variable su amplitud y periodo (representando un dato de información) en función del tiempo. Algunas magnitudes fíicas comúnmente portadoras de una señal de este tipo son eléctricas como la intensidad y la potencia, pero también pueden ser hidraulicas como la temperatura, mecanicas

SEÑAL DIGITAL

La señal digital es un tipo de señal generada por algun tipo de fenomeno electromagnético en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que reprecentan valores discretos, En lugar de valores dentro de un cierto rango.

MULTIPLEXACION

En informática y electrónica, la multiplexación se refiere al mismo concepto si se trata de buses de datos que haya que compartir entre varios dispositivos (discos, memoria, etc.). Otro tipo de multiplexación en informática es el de la CPU, en la que a un proceso le es asignado un quantum de tiempo durante el cual puede ejecutar sus instrucciones, antes de ceder el sitio a otro proceso que esté

TIPOS DE MULTIPLEXACION

Existen muchas estrategias de multiplexación según el protocolo de comunicación empleado, que puede combinarla para alcanzar el uso más eficiente; los más utilizados son:

• la multiplexación por división de tiempo o TDM (Time división multiplexing)

• la multiplexación por división de frecuencia o FDM (Frequency-division multiplexing) y su equivalente para medios ópticos, por división de longitud de onda WDM (de Wavelength).

• la multiplexación por división en código CDM (Code división multiplexing); Cuando existe un esquema o protocolo de multiplexación pensado para que múltiples usuarios compartan un medio común, como por ejemplo en telefonía o Wi Fi, suele denominarse control de acceso al medio o método de acceso múltiple. Como métodos de acceso múltiple se destacan:

LA TDM

 es una técnica que permite la transmisión de señales digitales y cuya idea consiste en ocupar un canal (normalmente de gran capacidad) de trasmisión a partir de distintas fuentes, de esta manera se logra un mejor aprovechamiento del medio de trasmisión. El Acceso múltiple por división de tiempo (TDMA) es una de las técnicas de TDM más difundidas.

LA FDM

La multiplexación por división de frecuencia (FDM) es la técnica usada para dividir la anchura de banda disponible en un medio físico en varios canales lógicos independientes más pequeños con cada canal que tiene una pequeña anchura de banda.

¿DONDE SE UTILIZA?

• líneas telefónicas

• conexiones físicas de pares trenzados para incrementar la velocidad de los datos.

• Dispositivos de velocidad baja.

• Se suele utilizar en radio enlaces y en la interfaz radio de redes de telefonía móvil

¿COMO FUNCIONA?

La forma de funcionamiento es la siguiente: se convierte cada fuente de varias que originalmente ocupaban el mismo espectro de frecuencias, a una banda distinta de frecuencias, y se transmite en forma simultánea por un solo medio de transmisión.

 Así se pueden transmitir muchos canales de banda relativamente angosta por un solo sistema de transmisión de banda ancha.

CARACTERÍSTICAS

•Tecnología muy experimentada y fácil de implementar.

•Gestión de recursos rígida y poco apta para flujos de tránsito variable.

•Requiere duplexor de antena para transmisión duplex

•Se asignan canales individuales a cada usuario.

•Los canales son asignados de acuerdo a la demanda.

•Normalmente FDMA se combina con multiplexing FDD.

VENTAJAS

1.Aquí el usuario puede ser añadido al sistema por simplemente añadiendo otro par de modulador de transmisor y receptor domodulators.

2.El sistema de FDM apoya el flujo de dúplex total de información que es requerido por la mayor parte de la aplicación.

3.El problema del ruido para la comunicación análoga tiene menos el efecto.

DESVENTAJAS

1.En el sistema FDM, el coste inicial es alto. Este puede incluir el cable entre los dos finales y los conectors asociados para el cable.

2.En el sistema FDM, un problema para un usuario puede afectar a veces a otros.

3.En el sistema FDM, cada usuario requiere una frecuencia de portador precisa.

LA WDM

La tecnología conocida como Multicanalización por División de Longitud de Onda (WDM, por sus siglas en inglés), a pesar de existir desde hace varios años, es hoy en día uno de los temas de mayor interés dentro del área de la infraestructura de redes ópticas. En los Estados Unidos, en donde las redes de fibra óptica han evolucionado considerablemente, WDM se ha consolidado como una de las tecnologías favoritas, debido a las enormes ventajas que ofrece en la optimización del uso del ancho de banda. Su implementación en los mercados de Europa, Asia y América Latina crece día con día, y son cada vez más las redes de cable que la utilizan para ofrecer multi-servicios.
